1.1 项目概述

1.1.1 项目名称、地点

项目名称：油田废水处理项目

规模：30m3/h

1.1.2 项目概况

　　油田污水主要含有油污、泥沙、重金属离子等污染物，其中泥沙占主体。钻井废水水量波动大、COD浓度高且不稳定、SS高。过去不少钻井单位采用回灌和大坑蒸发方式，严重污染当地环境，特别是回灌方式，对当地农业灌溉及其水系影响严重。如不及时治理，严重污染环境，影响人们身心健康。

　　我公司受钻井单位委托参与钻井废水该工程设计工作，供贵公司领导决策。

1.2.3  设计水量水质

　　设计水量：根据客户提供数据，水量为30m3/h

　　水质：根据客户提供水质数据，参照同行业废水水质特性做参考，确定设计水质如下：

　　进水水质（表中单位均以mg/L计，PH除外）

1.2.4 污水排放标准

　　国家排放标准（表中单位1mg/L计，PH除外）排放

第三章污水处理系统工艺

3.1  废水属性分析及工艺路线确定：

　　油田污水含有油污、泥沙、重金属离子等。

　　1、COD浓度高，不稳定，主要是油污造成；

　　2、含有大量悬浮物，主要有泥沙等形成；

　　3、污水SS高，主要是泥沙、污泥造成；

　　4、含有一定量重金属离子，主要是加入无机处理剂络酸盐引入cr6+等。另外还有pb2+、cd2+。

污水处理工艺：

　　根据废水特点及处理出水要求，该废水处理工艺采用气浮+过滤吸附即可。在废水的排放特点，废水的属性，现拟定以下工艺。

3.2 废水工艺流程简介：

　　废水经过气浮机处理，处理掉的油污和泥沙，水经多介质过滤器去掉细小SS和残留油污，再经过活性炭过滤器的强力吸附和过滤水体中残留的油污等难处理的物质。矿井污水主要污染物是油污和泥沙，只要将油污和泥沙处理掉，水质就会恢复，完全达标排放。

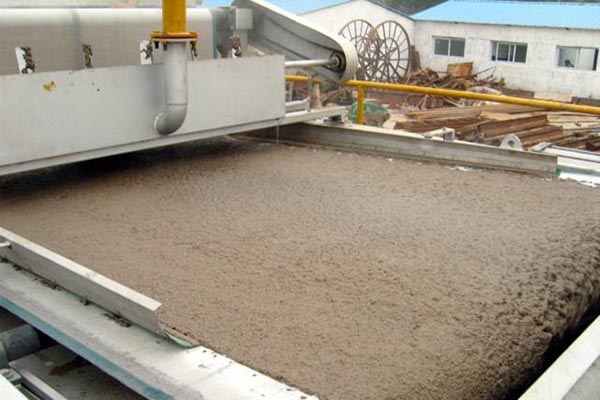

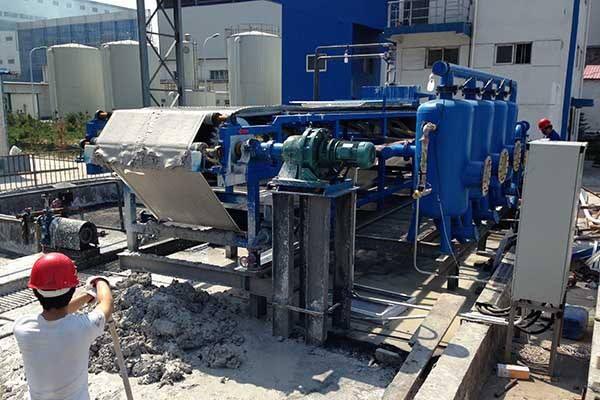

　　气浮机产生的泥渣、油污等进入污泥池定期处理。客户可选择污泥干化或叠螺压滤机脱水处理。

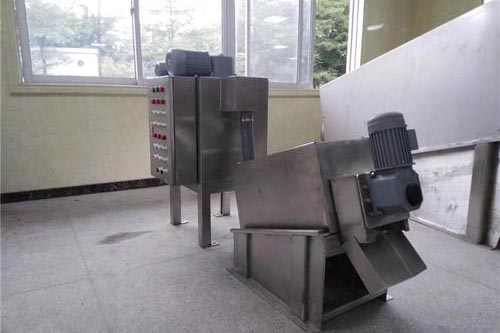

　　污泥干化是将污泥置于一个场地干化，优点是设备投资抵，缺点是时间长，且场地大；污泥用叠螺脱水处理后可直接运走。（客户可选择）

3.3 污染物指标去除措施及去除率预测：

　　本方案中主要污染物的去除措施如下：

　　COD/BOD的去除：主要通过气浮装置和过滤器的吸附去除COD/BOD的目的。

　　SS的去除：主要通过气浮装置和过滤器达到去除SS的目的。

　　油污：气浮机的浮选和过滤器的过滤吸附去除。

　　其它指标：随着COD和SS、油污的去除，剩余指标也大大降低。

第四章：设备选型和作用

　　根据废水的特点，本着经济原则，确定采用30m3/h气浮过滤一体机。气浮过滤一体机包括溶气气浮机和多介质过滤器及活性炭过滤器。

4.1 气浮机：

　　溶气气浮机是利用清水或部分处理后的回流水，经微气泡发生器将空气吸入混合，形成溶气水，在气浮池内减压释放，溶入水中的空气以20-30μm气泡形成析出，具有很高的表面积吸附能力，对不同浓度污水的悬浮物均可较好的去除，处理后部分清水（设计指标为20-40％，通常可采用30％），经气浮循环工作泵，加压进水溶气罐中与空气进行混合，空气溶解到水中，这时的溶气效率达到80％以上。溶解在水中的空气从水中释放出来，形成粒径为20-50μm的微气泡，微气泡同污水中的悬浮物结合，使悬浮物在污水中的比重变小，直至浮上水体表面；形成大量浮渣，再由气浮池上安装的链式刮沫机，把浮渣清除，达到处理效果。

　　JXW系列溶气气浮机主要用于固-液或液-液分离。通过溶气和释放系统在水中产生大量的微细气泡，使其粘附于废水中密度与水接近的固体或液体微粒上，造成整体密度小于水的状态，并依靠浮力使其上升至水面，从而达到固-液或液-液扥里的目的。

　　溶气气浮机在处理含油废水中的作用非常明显，通过加入2-3种絮凝剂使污水中的油脂和悬浮物絮凝，在溶气释放的作用下逸出水面被安装在上部的刮渣机刮走，这时的矿井污水变得清澈，但是还含有部分细小的SS和残留的油污需下一步去处。

4.2  过滤器：

　　过滤属于污水处理过程中不可缺少的手段之一，特别是污水处理后的达标排放，用于拦截水中的杂质和细小的SS，以达到净化水质、节约水资源或保护环境。

　　普通网式过滤器纳污量小、易受污物堵塞、清洗工作复杂，还必须对设备进行拆卸才能实现对过滤部分的清洗，也无法监控过滤器的状态，而且受人为因素影响比较大，使整个系统的自动化程度降低。

　　膜式设备尽管具有强大地净化效果，但因其成本高，且更换膜的滤芯造价过高，操作复杂，并且反冲洗系统过于复杂也让很多企业望而却步。

　　通过在给水中利用多介质和活性炭自身的过滤吸附和脱色能力，装填不同种类的多介质和活性炭，达到去除水中余氯、有机物、细菌、色泽、臭味，油污等。特别是装填不同性能的活性炭可达到相应的处理目标，水中含有悬浮物凝聚片状物，是简单沉淀，气浮等方法所不能去除的粘结胶质颗粒，选用活性炭过滤器分离使水体过滤，出水浊度一般在5mg/I以下，符合国家一级排放标准。对工业废水中悬浮物、固体物、重金属离子等同样有很好的去除效果。

　　本产品有双层滤料式和活性炭两种选择，活性炭过滤器是在对水进行深度处理的场合使用，能去除水中的色度、异味和微颗粒，作为滤料活性炭应根据出水要求选用合适的颗粒活性炭。

产品特点：

　　1）结构紧凑，操作简便。

　　2）清洗简单，不产生额外费用。

　　3）过滤面积大，纳污量高，吸附性好。

　　4）设备流经介质的水温不受限制。

　　5）滤料使用寿命长，维修性强、安装拆卸简便易行。

　　6）占地面积小，运输方便。

第五章 供货范围

供货范围：
